Software BIM per edifici esistenti
L’estrema flessibilità e libertà che contraddistingue il modellatore di ARCHLine.XP, ha permesso nel tempo di ottenere una soluzione particolarmente adatta a gestire le forme complesse, tipiche dell’architettura esistente. Le sue funzionalità di costruzione e editing delle entità architettoniche sono state per anni il "riferimento" nel mercato e a tutt'oggi nella stragrande maggioranza dei casi non eguagliate.
Questo unito a funzionalità specifiche di rilievo e restituzione, rendono ARCHLine.XP il software BIM più indicato per il professionista che progetta interventi di ristrutturazione su edifici esistenti.
Cerchi un software per la progettazione di interventi di ristrutturazione ?
In ARCHLine.XP modellare murature irregolari è semplicissimo grazie ad una comoda gestione per nodi di controllo, applicabile sia all’oggetto muro, ma anche alla sua stratigrafia.
La gestione delle nicchie e degli sguinci segue lo stesso principio.
Lo sviluppo del Layout-2D consente la modifica della forma in sezione o in fronte, così da realizzare facilmente nicchie, intercapedini, ma anche solai a botte.
Lo strumento Tetto per generatrice, e le funzionalità di proiezione di falda consentono di sviluppare tetti a volta di vario tipo.
Questa particolare funzione permette di iniziare la costruzione partendo da un rilievo, attraverso una serie di comandi utili ad automatizzare la risoluzione e l'unione dei vani.
Dopo aver effettuato il rilievo in loco potrai creare facilmente le dimensioni dei vani rilevate tramite semplici comandi di disegno e di assegnazione delle misure ai lati e alle diagonali. L'unione dei vani avviene tramite l'elemento porta che puoi inserire direttamente nel vano subito dopo averne determinato le dimensioni, oppure tramite punti di riferimento tra i due vani.
Una volta terminata la creazione dei vani si passa velocemente al modello tridimensionale. Le murature verranno create automaticamente in base alla distanza e posizione dei vani stessi e quindi dal valore dello spessore indicato durante la connessione dei vani.
Nel processo di progettazione, in particolare nel caso di progetti di ristrutturazione e riqualificazione, è richiesta la documentazione attestante lo stato ESISTENTE e lo stato DI PROGETTO. Il documento(i) viene denominato in vari modi: "tavola di sovrapposizione", "tavola di comparazione", "tavola dei rossi e dei gialli".
In ARCHLine.XP la tavola di sovrapposizione è un vero disegno 2D, composto di linee e retini, completamente personalizzabili nel loro stile.
La tavola di sovrapposizione consente di determinare le variazioni ad elementi architettonici anche solo parzialmente demoliti o modificati.
Grazie a questo strumento è anche possibile supportare colleghi che lavorano in dwg: la tavola di sovrapposizione infatti può essere applicata anche a 2 semplici disegni CAD.
La nuvola di punti è una utilità di rilievo importante innovativa ma da sola non risolve il problema intrinseco della rimodellazione dell'esistente. Per gestire il tutto come "modello" è necessario convertire le informazioni geometriche dei milioni di punti in entità BIM, attività denominata RESTITUZIONE.
E’ molto simile al concetto di restituzione per trilaterazione, in quel caso una base di misure indicano una possibile geometria, in questo caso una quantità enorme di punti una sovrabbondanza di informazioni.
In ARCHLine.XP è possibile importare una nuvola di punti ed utilizzarla come base per la rimodellazione, grazie a funzionalità integrate di clipping, region e vettorializzazione guidata.
ARCHLine.XP integra una completa gestione delle immagini che diventano un vero strumento di progettazione. E’ possibile caricare immagini (PCX, JPG, BMP,..) o PDF, posizionarle, ruotarle o scontornarle!
Tecniche come la vettorializzazione o la calibrazione rendono semplici le operazioni che comunemente richiedono molto tempo nei sistemi CAD tradizionali.
- Gestione immagini overlay
- Calibrazione
- Calcolo degli scarti
- Vettorializzazione
- Editing
- Import Ortofoto satellitare da Google Earth

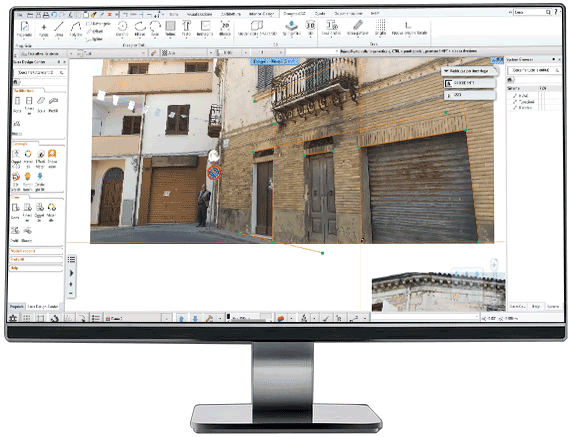

Funzionalità come il raddrizzamento fotografico o la vettorializzazione automatica completano il set di strumenti importanti per la gestione di progetti su edifici esistenti.
Questo è solo l'inizio. Scopri tutti gli ambiti di applicazione.
Perché scegliere ARCHLine.XP ? Ecco 4 buone ragioni!
Non rimpiangere il vecchio CAD
Lavora con strumenti 2D avanzati in modo integrato alle entità 3D parametriche in un unico ambiente in tecnologia BIM.
Semplice ma non “semplicistico”
Non ricondurre la progettazione ad un assemblaggio di entità predefinite, ma sfrutta le infinite possibilità di personalizzazione di forma.
Librerie? No-problem
Accedi direttamente a migliaia di oggetti 3D dai più noti portali web come Warehouse, BIM Objects, Cadenas, e molto altro
Collaborazione e compatibilità
Scambia file con chiunque nei formati 2D più diffusi come .dwg o .dxf, formati 3D come .skp o .obj, formati BIM come .ifc o .rvt, .rfa.
